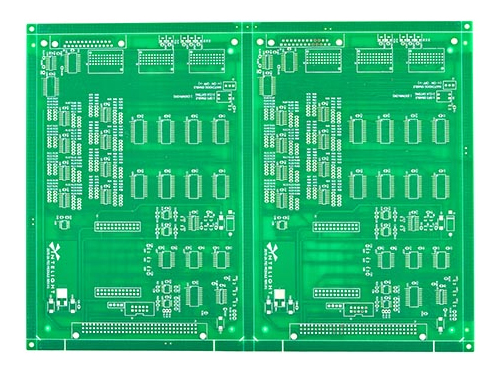

在線路板的設計與制造過程中,打樣作為從設計到實際生產的關鍵一步,其準確性和完整性直接影響到項目的順利推進及產品的性能與質量。為了確保設計能夠成功制造,線路板打樣時提供一系列詳盡且符合標準的文件。以下是需要提交的關鍵文件清單,它們共同構成了從設計理念到物理實現的橋梁。
1、原理圖
原理圖是整個電子系統設計的藍圖,它用圖形符號表示電路中的各個元件及其相互連接關系。雖然原理圖本身不直接用于線路板打樣,但它為后續的PCB布局布線提供了基礎。在提交打樣文件時,應附上原理圖的電子版,以便制造商理解設計意圖,特別是在解決信號完整性、電源分配等問題時作為參考。
2、PCB布局文件
PCB布局文件是線路板打樣的核心文件,通常以Gerber文件或ODB++文件格式提供。這些文件詳細描述了線路板各層的圖形信息,包括銅箔線路、焊盤、過孔、阻焊層、絲印層等。布局文件需確保準確無誤,所有尺寸、間距、層疊結構均需符合設計規范及制造工藝要求。此外,還應包含鉆孔文件(Drill File),用于指導機器在板材上鉆出所需的孔位。
3、物料清單
BOM列出了線路板上所有元件的詳細信息,包括元件編號、描述、數量、封裝類型、制造商及型號等,它是采購元件、裝配生產及質量控制的重要依據。在提交打樣文件時,一個完整且準確的BOM有助于制造商快速準確地準備所需物料,減少因物料錯誤導致的生產延誤或質量問題。
4、組裝圖或裝配說明
對于包含多個組件或需要特殊裝配工藝的線路板,提供組裝圖或詳細的裝配說明。這些文件應清晰地描述各元件的裝配位置、方向、順序及注意事項,確保生產人員能夠準確無誤地完成組裝工作。
5、測試規范與標準
為確保線路板的質量和性能符合預期,線路板打樣時還需提供相關的測試規范與標準。這些規范應明確測試項目、測試方法、測試條件、合格標準等,以便制造商在生產過程中及生產完成后進行必要的檢測和驗證。
6、設計規則檢查與電氣規則檢查報告
DRC和ERC是PCB設計過程中的驗證步驟,DRC檢查設計是否滿足制造商的工藝能力,如線寬、線距、過孔大小等;ERC則驗證電路連接的邏輯正確性。提交打樣文件時,附上這些檢查的通過報告,可以增加制造商對設計可靠性的信心,減少生產中的返工風險。
7、特殊工藝要求說明
如果設計中包含了特殊工藝要求,如沉金、噴錫、盲埋孔等,需在打樣文件中明確說明。這些特殊工藝對制造工藝和設備有特定要求,提前溝通清楚可以避免生產過程中的誤解和延誤。
8、知識產權聲明
在提交打樣文件時,若設計涉及知識產權問題,如專利、商標、版權等,應附上相應的知識產權聲明或授權文件,確保制造商在合法范圍內使用設計資料,避免潛在的法律糾紛。
線路板打樣時提供的文件種類繁多且重要,這些文件共同構成了設計到生產之間的橋梁,確保設計能夠準確無誤地轉化為實際產品。因此,在準備打樣文件時,務必細致入微,確保每一份文件都準確無誤,為項目的順利進行奠定堅實基礎。
